簡易噪聲監測模塊

　　噪聲監測模塊主要用途及適用范圍

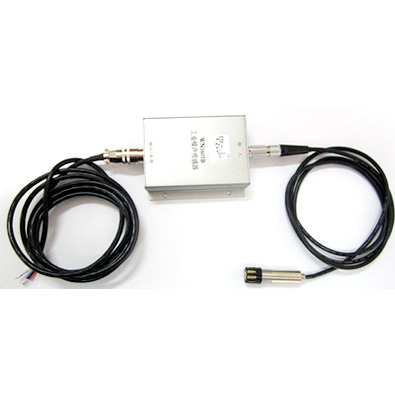

　　LBT-Z1型噪聲測量單元是一款適合遠程噪聲監控的新型聲級計噪聲測量儀器，其性能符合國家標準GB/T 3785.1－2010《電聲學聲級計第1部分：規范》和國際標準IEC 61672-1:2002對2級X類聲級計的要求，裝配2級工程測量傳聲器，傳聲器與噪聲測量單元主體之間分離，由延伸電纜連接，該噪聲測量單元無顯示器，體積較小，適合用戶裝在成套機箱，因而也簡稱為“噪聲監測機芯”。它適用于機電產品噪聲、環境噪聲、交通噪聲、作業場所噪聲等的現場測量,適合集成于各種環境、產品監控設備，組成單點或多點噪聲監控網絡， 可用于產品噪聲監測、城市交通噪聲監測、建筑噪聲監測和機場噪聲監測等。
　　可將傳統聲級計顯示屏上的聲壓級數據通過串口、RS485數字信號（可定制4-20毫安電流1-2v電壓信號輸出），傳輸距離大于500m；方便連接單片機、計算機、PLC、PC、DCS等各種噪聲監控設備.身形小巧，易于安裝。
　　LBT-Z1型噪聲測量單元具有A頻率計權、C頻率計權、Z頻率計權、F時間計權和S時間計權，還具有自動校準功能，能測量噪聲時間計權聲級、大時間計權聲級Lmax、小時間計權聲級Lmin、峰值C聲級LCpeak。同時還設有RS485串行接口（或采用RS232串行接口或4-20MA電流型，訂貨時須說明），可將測量數據送至計算機，因此它與外部計算機配合使用時，可用作噪聲數據采集器。

LBT-Z1型噪聲測量單元的主要技術參數如下：
1、1kHz頻率上的測量范圍 30 dB (A)～130 dB (A)；40 dB (C)～130 dB (C)。
2、頻率計權A計權；C計權；Z計權。
3、時間計權F (快響應)；S (慢響應)。
4、頻率范圍 10 Hz～20 kHz。
5、標稱工作模式 標稱工作模式為不帶防風罩及防塵罩。
6、延伸電纜 延伸電纜的長度約為1m。
7、參考環境條件空氣溫度：23℃； 相對濕度：50 %；靜壓：101.325 kPa。
8、工作環境條件 空氣溫度：0℃～40℃。 相對濕度：25％～90％；靜壓：65 kPa～108 kPa；周圍無強烈的機械振動、沖擊、強電磁場和腐蝕性氣體存在。
9、傳聲器類型 預極化（背極駐極體）電容式2級工程測量傳聲器，自由場型頻率響應，標稱直徑12.7 mm，標稱聲壓靈敏度為50 mV/Pa（標稱聲壓靈敏度級為-26 dB，基準為1 V），傳聲器極頭電容量約15 pF。
10、電源 電源電壓范圍為DC2V～5.2V。 標稱電源工作電壓為3V。
11、自動校準范圍 ±4.5dB（基準靈敏度為50mV/Pa）。
12、校準檢驗頻率 1 kHz。
13、使用風罩的影響 在重要的頻率范圍內不大于0.5 dB。
14、參考方向 正對前端入射（0°入射）。
15、參考聲壓級 94 dB，基準聲壓為20 μPa。
16、預熱時間 60 s。
17、自生噪聲級 在參考環境條件下的自生噪聲級不大于25 dB（A計權）和35 dB（C計權）； 當聲級計的電輸入端通過15 pF的電容短路時，其自生噪聲級的期望值不大于以上值。
18、溫度的影響 在0℃～40℃的工作溫度范圍內的任何溫度上的指示聲級與參考溫度上的指示聲級的差值不超過±1.0 dB。
19、濕度的影響 當相對濕度從25％變化到90％時，指示聲級與參考相對濕度時的指示聲級的差值不超過±1.0 dB。
20、可能引起聲級計永久性損壞的溫度、濕度極限值溫度：-20℃和+60℃； 相對濕度：95％。
21、聲壓響應與自由場響應的調整數據 通過聲校準器產生的聲壓響應或用靜電激勵器產生的模擬聲壓響應，可通過表1的調整數據得到等效的自由場響應。

自由場響應調整數據

22、供試驗用取代傳聲器的電阻抗（供試驗用） 15 pF串聯10Ω。
23、可施加于傳聲器上的高聲壓級 146 dB。
24、可施加于電輸入端的峰峰值電壓 15 V。
25、數字輸出 輸出接頭為四芯插座，輸出電纜長度約為2m，RS485串行接口，Modbus協議，RTU格式，通訊波特率9600Bd。
26、外形尺寸（長×寬×厚） 93mm×80mm×24 mm。
27、重量不超過210g。
噪聲監測模塊通訊協議
1、通訊接口
2、接口標準：RS-485。
3、接線方式：見第5章。
4、工作方式：半雙工。
5、通訊格式：異步，一位起始位，八位數據位，一位結束位。
6、通訊速率：9600Bd。
7、選址方式：利用地址碼選址。
8、通訊方式：主從、一對一或一對多方式；
9、PC機（或數據采集器）為主機，儀表為從機。
10、總線標準：Modbus總線方式，RTU（遠程終端設備）模式。
